Konstrukce rámů sklepních kójí
Rámy sklepních kójí jsou svařeny z ocelových uzavřených
profilů 25 x 25 mm, na středu je zavařena vodorovná
výztuha. V případě rámu pro uchycení polic nebo regálu
je zavařena i výztuha svislá. Do těchto
rámů jsou montovány nebo zavařeny výplně. Výplně lze
zvolit ze dvou možností.

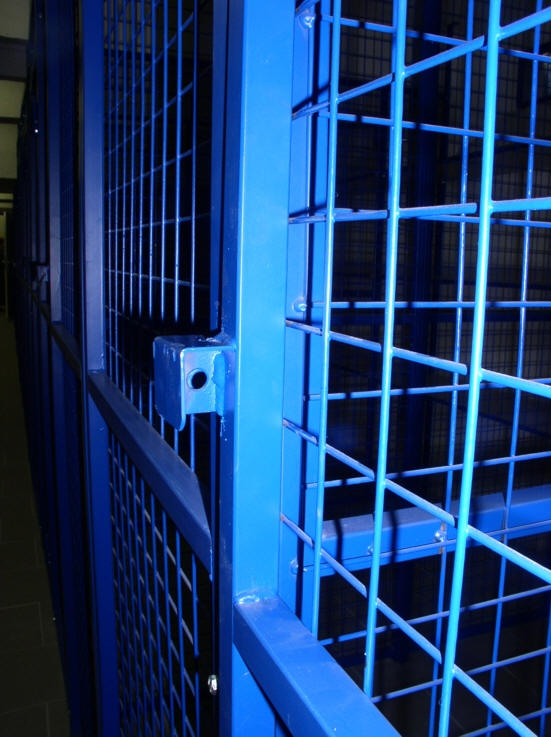

Výplň rámů z ocelové síťoviny – do rámů je
zavařena ocelová síťovina o průměru drátu 3, 4 nebo 5 mm s oky
50 x 50 mm.
Výplň rámů plná – do rámů je namontována výplň z
deskového materiálu Grenamat AL v síle 16 mm
nebo ocelový plech v síle 1 mm.
Montáž je prováděna kotvením jednotlivých rámů do zdí
pomocí nylonových kotev. Kotvení svislých profilů do
hotové podlahy a stropu je prováděno výsuvnými
konzolami. Jednotlivé rámy jsou spojovány šrouby
M6.
Celková standardní výška rámů je 2 100 mm, maximální
šířka rámů je 1 500 mm. Pokud je požadovaná výška sklepní
kóje nad 2 100 mm, je montován nástavbový rám – přesně na
míru. Celková sestava je vždy navržena s ohledem na
využití standardních dílů. Do rozměru celkového prostoru
jsou vyrobeny díly na míru tak, aby byla využita celá
plocha sklepního prostoru.
|
